Zys Schub-Schrägkugellager Rundtischlager ZKLDF 260

Basisinformation

Modell Nr.	ZKLDF 260
Getrennt	Getrennt
Anwendung 1	Drehtisch für Werkzeugmaschinen
Anwendung 2	Schleifkopf
Anwendung 3	Testgerät
Dimensionsbereich	100–460 mm
Geschwindigkeitsbegrenzung	2800–700 U/Min
Dynamische Nennlast	71–255 kN
Statische Nennlast	265-1860 kn
Transportpaket	Kisten und Paletten oder nach Kundenwunsch
Spezifikation	individuell angepasst
Warenzeichen	ZYS
Herkunft	Luoyang, Henan, China
HS-Code	8482102000
Produktionskapazität	200/Monat

Produktbeschreibung

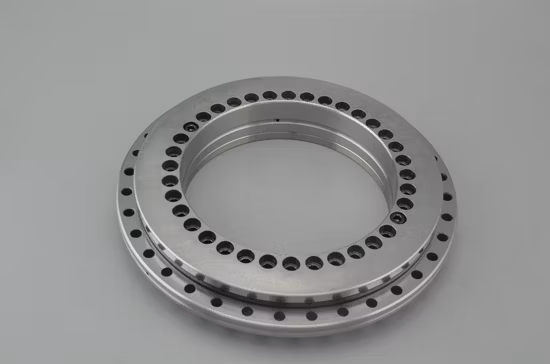

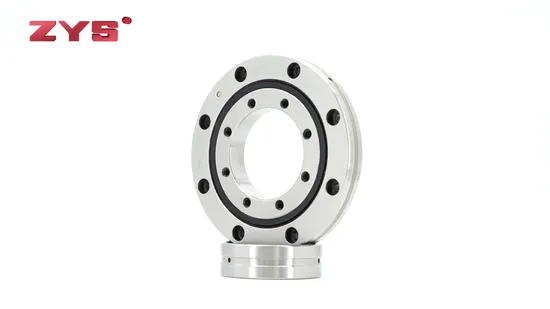

ZYS Axial-Schrägkugellager Rundtischlager ZKLDF 260
ZYS-Rundtischlager sind Axial-/Radial-Zylinderrollenlager und bestehen aus zwei Axialrollenlagern und einem Radial-Zylinderrollenlager mit der Kombination aus axialer und radialer Vorspannung. Um den Transport und die Montage zu erleichtern, befestigen Sie die beiden Wellenscheiben mit zwei oder drei symmetrischen Befestigungsschrauben, um eine Kollision zwischen Wälzkörpern und Ringen zu verhindern und einen negativen Einfluss auf die Lagergenauigkeit zu vermeiden. Diese Art von Lager kann großen radialen und axialen Druck und Kippmoment bei hoher Steifigkeit aufnehmen und wird daher besonders für große Drehtische und große Drehtische verwendet.

Die Merkmale des Rundtischlagers der ZKLDF-SerieZKLDF260:
Das drehbare Lager der ZKLDF-Serie zeichnet sich durch geringe Reibung, hohe Rotationsgenauigkeit, hohe Grenzgeschwindigkeit usw. aus. Es hält höheren axialen und radialen Belastungen stand und weist eine höhere Neigungssteifigkeit auf. Diese Lager eignen sich für axiale und radiale kombinierte Belastungen und Präzisionsanwendungen und werden häufig in Drehtischen, Schleifköpfen und verschiedenen Prüfgeräten von Werkzeugmaschinen eingesetzt.

Grenzgeschwindigkeiten: Rundtischlager der Serie ZKLDFZKLDF260 erlaubt die in den Maßtabellen angegebene Grenzgeschwindigkeit. Die auftretende Betriebstemperatur hängt maßgeblich von den Umgebungsbedingungen ab. Die Berechnung kann durch eine Wärmebilanzanalyse basierend auf Reibungsdrehmomentdaten durchgeführt werden.

Lagervorspannung:Nachdem die Lager eingebaut und vollständig verschraubt sind, sind sie radial und axial spielfrei und vorgespannt.

Temperaturunterschiede: Der Temperaturunterschied zwischen der Welle und dem Lagergehäuse beeinflusst die Vorspannung des Radiallagers, was wiederum die Arbeitsleistung der Lagervorrichtung beeinflusst. Ist die Wellentemperatur höher als die Gehäusetemperatur, erhöht sich proportional die radiale Vorspannung, sodass die Belastung der Wälzkörper, die Lagerreibung und die Lagertemperatur steigen. Wenn die Wellentemperatur niedriger ist als die Gehäusetemperatur, nimmt die radiale Vorspannung proportional ab, sodass die Steifigkeit abnimmt und das Lagerspiel und der Verschleiß zunehmen.

Maßtabelle vonDrehtischlager der Serie ZKLDF:

Lagertyp	Grenzabmessungen								Befestigungslöcher
	D	D	H	H1	D1	D2	J	J1	Innenring				Äußerer Ring
	mm								d1	d2	A	Menge	d3	Menge
									mm				mm
ZKLDF100	100	185	38	25	160	136	112	170	5.6	10	5.4	16	5.6	15
ZKLDF120	120	210	40	26	184	159	135	195	7	11	6.2	22	7	21
ZKLDF150	150	240	40	26	214	188	165	225	7	11	6.2	34	7	33
ZKLDF200	200	300	45	30	274	243	215	285	7	11	6.2	46	7	45
ZKLDF260	260	385	55	36,5	345	313	280	365	9.3	15	8.2	34	9.3	33
ZKLDF325	325	450	60	40	415	380	342	430	9.3	15	8.2	34	9.3	33
ZKLDF395	395	525	65	42,5	486	450	415	505	9.3	15	8.2	46	9.3	45
ZKLDF460	460	600	70	46	560	520	482	580	9.3	15	8.2	46	9.3	45

ZYS war früher als Luoyang-Lagerforschungsinstitut bekannt, das 1958 gegründet wurde und das einzige erstklassige umfassende Forschungsinstitut in der chinesischen Lagerindustrie war. Als es 1999 Mitglied der China National Machinery Industry Corporation wurde, wurde das ehemalige Institut in ein Wissenschafts- und Technologieunternehmen umgewandelt. Dann wurde Luoyang Bearing Science & Technology im Jahr 2001 gegründet. Im Jahr 2005 wurde das Unternehmen an der Shenzhen Stock Exchange mit der Aktiennummer 002046 notiert.

ZYS-Vorteil
ZYS verfügt über eine starke Stärke in der Herstellung hochpräziser und zuverlässiger Lager und relevanter Teile. Das Unternehmen ZYS verfügt nicht nur über fortschrittliche Lagerfertigungsanlagen und international erstklassige Messinstrumente, sondern verfügt auch über starke Stärken in der Herstellung, Prüfung und Prüfung hochpräziser und zuverlässiger Lager und relevanter Ersatzteile. Mittlerweile behält es stets eine führende Position in der Lagergrundtheorie, Schmierungstechnologie, Design, Material, Prüfung, Informationskriterien und anderen Aspekten.

Ruhm
Top 200 der vielversprechendsten Unternehmen Chinas in Forbes
Top 500 in der chinesischen Maschinenindustrie
Ausgezeichnetes Unternehmen mit China-bekannter Marke
Hochleistungslagerlabor
Staatliches Qualitätsüberwachungs- und Prüfzentrum für Lager
ISO/TC4 China-Sekretariat
Das Forschungszentrum für Hochgeschwindigkeits-Präzisionslagertechnik im Maschinenbau...

Unsere Produkte
Hochpräzises Schrägkugellager
Präzisions-Spindellager
Hybrid-Keramiklager
Großwälzlager
Zylinderrollenlager
Nadellager
Kegelrollenlager
Präzisionsdrehlager
Lagermessgerät
YRT-Rundtischlager
Hochfrequenzspindeln
Lager für Zahnbohrer
Lagerkugel
Lagerherstellungsmaschine...

Material: GCr15, 9Cr18, G20CrMo oder andere
Zertifikat: GB/T19001-2000 (ISO9001: 2000), GJB/Z9001A-2001, GJB9001A-2001

Wir möchten und sind bereit, mit jedem Unternehmen aus der ganzen Welt Geschäfte zu machen. Wenn Sie an einem der ZYS-Produkte interessiert sind oder Interesse an der Firma ZYS haben, zögern Sie bitte nicht, mit uns Kontakt aufzunehmen. Wir möchten Ihnen jederzeit und jederzeit den bestmöglichen ZYS-Service bieten!
